引言：隨著人們對工作效率越來越高的要求，液壓卡盤逐漸取代手動卡盤，得到了廣泛的應用。為滿足不同工件的加工要求，如矩形面、圓柱毛坯面等一些不規則形面的工件，以及一些夾持面與加工面存在偏心的工件，通常需要采用四爪液壓卡盤。

卡盤是機床上用來夾緊工件的機械裝置，利用均布在卡盤體上的三個活動卡爪的徑向移動，把工件夾緊和定位的機床附件?？ūP一般由卡盤體、活動卡爪和卡爪驅動機構三部分組成。

從卡盤爪數上可以分為：兩爪卡盤，三爪卡盤，四爪卡盤，六爪卡盤和特殊卡盤。從使用動力上可以分為：手動卡盤，氣動卡盤，液壓卡盤，電動卡盤和機械卡盤。從結構上可以分為：中空卡盤和中實卡盤。

本文主要介紹四爪卡盤中的四爪自定心卡盤和四爪單動卡盤。同時，將四爪卡盤與三爪卡盤進行了對比，可以更加清晰地了解四爪卡盤和三爪卡盤在結構和應用場景上的主要區別。

四爪卡盤的分類

四爪卡盤一般常見的有兩種：一種是四爪自定心卡盤，一種是四爪單動卡盤。

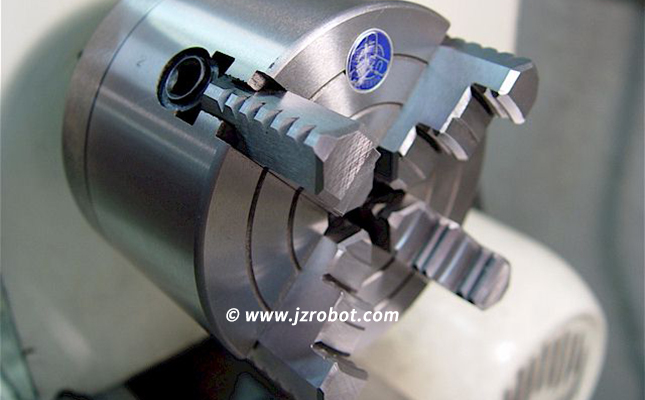

1、四爪自定心卡盤

四爪自定心卡盤全稱是機床用手動四爪自定心卡盤，是由一個盤體，四個小傘齒，一付卡爪組成。四個小傘齒和盤絲嚙合，盤絲的背面有平面螺紋結構，卡爪等分安裝在平面螺紋上。當用扳手扳動小傘齒時，盤絲便轉動，它背面的平面螺紋就使卡爪同時向中心靠近或退出。因?yàn)楸P絲上的平面矩形螺紋的螺距相等，所以四爪運動距離相等，有自動定心的作用。

功能：四爪同步移動適用于夾持四方、四方形零件，也適用于軸類，盤類零件。

適用機床及附件：普通車床、自動數控車床、磨床、銑床、鉆床及機床附件分度頭回轉臺等。

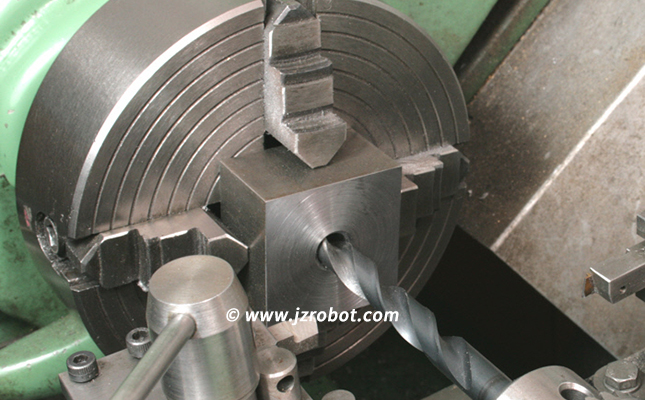

2、四爪單動卡盤

四爪單動卡盤全稱是機床用手動四爪單動卡盤，是由一個盤體，四個絲桿，一付卡爪組成的。工作時是用四個絲杠分別帶動四爪，因此常見的四爪單動卡盤沒有自動定心的作用。四爪單動卡盤的卡爪只有一種整體爪。一個卡爪可單獨移動適用于夾持偏心零件和不規則形狀零件。

功能：每一個卡爪都可單獨移動適用于夾持偏心零件和不規則形狀零件。

適用機床及附件：普通車床、自動數控車床、磨床、銑床、鉆床及機床附件分度頭回轉臺等。

四爪卡盤與三爪卡盤的區別

四爪卡盤與三爪卡盤的區別在于四爪卡盤是用來夾持四方、四方形零件、偏心零件，而三爪卡盤主要用來夾持圓形零件。

四爪卡盤主要應用在普通車床、自動數控車床、磨床、銑床、鉆床及機床附件以及分度頭回轉臺等。四爪卡盤適用于車床附件，用以夾持圓形或方形、矩形工件，進行切削加工。這種卡盤的四爪不能聯動，需分別扳動，故還能用來夾持單邊的、不對中心的工件。

三爪卡盤主要應用在精車、磨削及使用萬能分度頭銑削粗車和無形位精度要求的磨削、銑削等加工場合。三爪卡盤裝夾工件的原理是，利用卡盤扳手轉動圓周上的三個傘齒中的任一個。從而帶動平面螺紋轉動并帶動三個卡爪一齊移動，起到自定心裝夾工件作用;從機械結構上看，卡盤的三個傘齒具有相同功能，但是經過仔細檢測，三個傘齒裝夾工件的精度并不一樣，相差也較大。

文中通過對四爪卡盤中的四爪自定心卡盤和四爪單動卡盤的介紹，讓我們了解到了四爪自定心卡盤適用于夾持四方、四方形零件，也適用于軸類，盤類零件;而四爪單動卡盤適用于夾持偏心零件和不規則形狀零件。同時，通過與三爪卡盤的對比，讓我們更清楚四爪卡盤的應用場景和適用范圍。更多關于四爪卡盤的知識和應用，請關注我們吧。
