引言：本文主要介紹的是數控轉塔沖床模具，其在數控沖床中應用廣泛，更是數控轉塔沖床中用以沖壓的重要組成部分。文中主要通過其組成結構與類型來介紹數控轉塔沖床模具。

數控轉塔沖床模具也稱數控沖床模具、數沖模具、數控沖模。從字面上的自然也能看出數控轉塔沖床模具就是數控轉塔沖床的應用模具，能夠在板材上進行沖孔加工、淺拉深成型的壓力加工等。

數控轉塔沖床模具廣泛用于機械、電器、儀表、篩網、五金、各類金屬盤、箱、柜等行業的沖壓加工，利用單次沖裁方式和步?jīng)_沖裁方式?jīng)_出各種形狀、尺寸的孔和零件，特別適用于多品種的中、小批量或單件的板材沖壓。

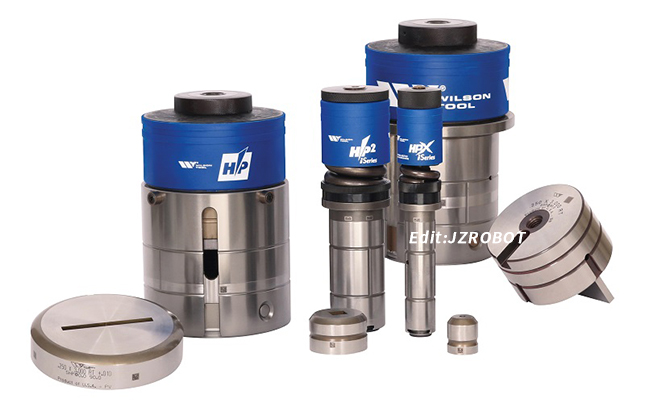

數控轉塔沖床模具組成

數控轉塔沖床模具進一步細分為8個小部分：上模、退料板、下模、彈簧、刀具工位、上模座、下模座、模座。

1、上模是整副沖模的上。半部逆配置型模具時裝設于上模部份，順配置型模具時裝設于下模部份。

2、退料板起的是沖壓前的壓料，沖壓后的卸料作用。退料板，由于沖裁后沖頭會被料卡住，無法拿出來，所以增加一塊板起卸料作用，又叫脫料板。還有一個作用是，沖裁前壓住料，沖裁區周圍不會變形，就像切菜一樣，用手壓住切效果比不壓要好得多。

3、下模是整副沖模的下半部，即安裝于壓力機工作臺面上的沖模部分。下模座是下模的與壓力機工作臺面接觸的零件，一般為板件，其直接固定在壓力機臺面或墊板上。

4、模具彈簧廣泛應用于沖壓模、金屬壓鑄模、塑膠模具以及其他彈性運動精密機械設備、汽車等領域。模具彈簧材質一般選用鉻合金鋼。鉻合金彈簧鋼具有耐高溫、剛性大、壽命長的特點。

5、刀具工位是固定刀具的位置，現代模具制造業的機械加工及其所用刀具技術快速發展，高新技術被大量采用，在加工工藝、切削方式、刀具結構、刀具材料、刀具涂層等方面都已有了與過去傳統機械加工很大的不同點。

6、上模座是對塑料模來說的，指的就是定模的座板，是用來固定定模和塑壓機的進料口的連接的。它前面裝著定模，后面裝著進料的澆口套。

7、下模座是整副沖模的下半部，即安裝于壓力機工作臺面上的沖模部分。下模座是下模的與壓力機工作臺面接觸的零件，一般為板件，其直接固定在壓力機臺面或墊板上。

8、模座是擠出用機頭中承托型芯和口模的部件。

一般情況下，常常按壓縮膜上、下模的配合結構，將壓縮模分為溢料式、不溢料式、半溢料式三類。模具對準單元亦稱為模具刃件之對合引導裝置。要確實保持上模與下模之對準及縮短其準備時間，依制品精度及生產數量等條件要求。

數控轉塔沖床模具類型

模具類型各式各樣，這里僅列舉幾種特殊模具：

1、多孔模

多孔模是指一副模具可以同時沖多個孔，對沖孔板而言，效率可以數倍的提高。制作多孔模時應該保證孔與孔之間，孔與板材邊緣之間的最小距離不能小于板厚的兩倍，距離太小，會造成板材的扭曲、變形，影響加工效果，下模孔與孔之間的連接出也容易斷裂。

2、百葉窗和橋型模

百頁窗模具和橋型模屬于沖切加拉伸成型類模具，屬于機柜常用模具。

3、沉孔模和壓筋模

沉孔模和壓筋模屬于擠壓成型類模具。壓筋模主要用于平板面壓小圓弧凹槽等于板面的加強筋效果，加工簡單美觀。

通過文中對數控轉塔沖床模具的組成與類型的介紹，相信大家對于數控轉塔沖床模具已經有了進一步的認識。不僅知道了數控轉塔沖床模具是由上模、退料板、下模、彈簧、刀具工位、上模座、下模座、模座8個部分組成，同時也了解到多孔模、百葉窗和橋型模、沉孔模和壓筋模等數控轉塔沖床模具類型。如果在沖床保養方面有不太清楚的，可以關注我們寫的關于《沖床保養》的文章，里面有介紹一些沖床的保養知識，希望對大家有幫助。
